MPL9-33 - MiniSonda 33 kHz (incl. cutie si baterii), Vesala

MPL9-33 este o sonda transmitatoare flexibila, cu un diametru de numai 9mm, pentru urmarirea microtuburilor si a altor tuburi blocate. Este foarte utila atunci cand trebuie introduse cabluri noi in conducte vechi, care au deja cabluri instalate sau alte obstacole. MPL9-33 este destinat utilizarii cu localizatorul compact Vesala CL43 si cu alte dispozitive de urmarire a cablurilor si de localizare a conductelor care utilizeaza frecventa de urmarire de 33kHz.

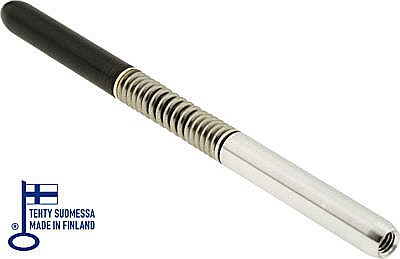

Constructia MPL9-33 include unitatea transmitatorului si compartimentul bateriei, care sunt conectate impreuna. Constructia semi-rigida ajuta dispozitivul sa treaca cu usurinta de curbele, imbinarile si obstacolele tuburilor. In acest fel, constructorul poate valida daca pot fi utilizate conductele pentru cabluri noi sau nu. MPL9-33 este destinat conductelor care au un diametru interior de 12mm sau mai mult.

Operarea cu MPL9-33

MPL9-33 porneste si incepe sa trimita semnalul de urmarire atunci cand este introdusa o baterie si compartimentul bateriei este intors in partea centrala. Sonda este atasata la varful unei tije de impingere (sarpe) cu ajutorul filetului interior M6, situat la capatul compartimentului bateriei. In mod alternativ, sonda poate fi lipita cu banda adeziva pe partea laterala a tijei de impingere pentru a reduce riscul de deteriorare.

Dupa aceea, sonda este impinsa in conducta. Daca exista un blocaj in conducta, locatia acestuia poate fi estimata aproximativ folosind lungimea tijei si hartile cablurilor & conductelor. Dupa aceea, locatia exacta a MPL9-33 este trasata in zona de deasupra solului cu ajutorul unui receptor de trasare a cablului. Cunoasterea locului exact al unui blocaj economiseste considerabil timp si reduce costurile inutile de sapare.

Exista o lumina rosie intermitenta la varful transmitatorului care indica functionarea transmitatorului. Bateria din Litiu de unica folosinta ofera energie pentru aproximativ 6 ore de folosire totala.

Diametrul MPL9-33 este de 9.0mm iar lungimea cu compartimentul bateriei montat este de 137mm.

Semnalul emitatorului

Semnal sinusoidal continuu de 32.768 kHz.

Acest produs Vesala este fabricat in Finlanda.

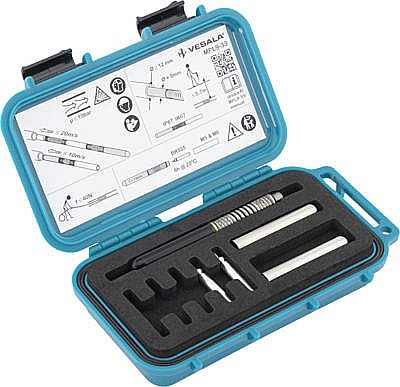

Continut

• Sonda emitator MPL9-33
• Compartiment pentru baterie cu filet de montare femela M6
• Compartiment pentru baterie cu filet de montare femela M5
• Baterie din litiu 3.0V BR535, 2 bucati
• Cutie de depozitare din plastic SB9
• Ghid Rapid
